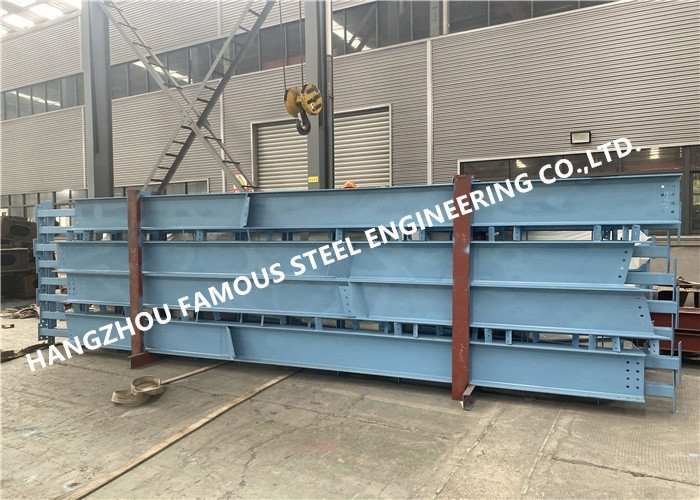

Q355b 가연제철 트러스 구조 제조 미국 표준

미국 영국 표준 Q355b 진열 철강 트러스 구조 제조

강철 트레이스 는 강철 으로 만든 트레이스를 가리킨다. 지붕 구조, 크레인 빔, 다리 및 산업 및 민간 건물의 수압 게이트,강철 트리스는 종종 주 부하를 운반하는 구성 요소로 사용됩니다.마스트 타워, TV 타워 및 전송 라인 타워와 같은 모든 종류의 타워는 일반적으로 3면, 4면 또는 다면 평면 트레이스로 구성된 우주 철조 트레이스로 사용됩니다.

스펙트럼

가장 일반적으로 사용되는 것은 평면 트러스입니다. 이것은 본질적으로 측면 부하의 작용에 의한 격자 빔입니다.강철 트리스는 플랜지 대신 코드 및 웹 대신 웹으로 특징입니다.막대와 코드는 서로 연결됩니다. 때때로 구성 요소는 가세트 플레이트를 사용하지 않고 직접 서로 용접 (또는 다른 방식으로 연결) 할 수 있습니다.전체 평면 트러스의 굽기 모멘트는 상부와 하부 코드의 축적 압축과 긴장으로 표현됩니다., 그리고 절단력은 각 웹 멤버의 축적 압축 또는 긴장으로 표현됩니다.

고체 웹 빔과 비교하면, 강철 트러스는 통합 웹 대신 희박한 웹 구성원을 사용하고 구성원들은 주로 축력을 견딜 수 있습니다.이것은 종종 철강을 절약하고 구조물의 무게를 줄일 수 있습니다.이 때문에 강철 트레이스는 큰 팽창이나 높이를 가진 구조물에 특히 적합합니다.또한, 각기 다른 사용 요구 사항에 따라 다양한 모양으로 만들 수 있습니다.또한, 망에 사용되는 강철의 양은 고체 망의 망보다 적기 때문에, 철조판은 종종 더 높은 높이로 만들어질 수 있으며, 따라서 더 높은 강도를 가질 수 있습니다.하지만, 강철 트러스에는 많은 구성 요소와 노드가 있습니다. 구조는 더 복잡하고 제조는 더 노동집약적입니다.

강철 막대기 중 가장 많이 사용되는 것은 빔형 막대기입니다. 이 막대기의 힘이 명확하기 때문에기둥의 내부 힘은 지지의 침몰과 온도 변화에 영향을받지 않습니다., 구조는 간단하고 설치가 편리하지만 사용 된 철강의 양은 약간 더 많습니다. 딱딱한 프레임과 다단계 연속 철강 트레이스는 철강을 절약 할 수 있습니다.하지만 그들의 내부 힘은 베어링 침몰과 온도 변화의 영향에 더 민감합니다, 그리고 더 높은 제조 및 설치 정확성을 요구, 그래서 그들은 덜 사용됩니다.지붕의 강철 트러스는 종종 강철 기둥과 결합하여 단일 스프랜 또는 멀티 스프랜 딱딱한 프레임을 형성합니다., 그것은 큰 수평 경직성을 가지고 있으며 큰 크레인 또는 진동 부하의 요구 사항을 더 잘 충족시킬 수 있습니다.연속적인 강철 트레이스는 종종 더 큰 팽창을 가진 다리 및 섬유 로프를 가진 마스트 타워 구조와 같은 구조에서 사용됩니다.. 아치 된 철강 트리스는 또한 긴 스펜 공공 건물과 다리에서 자주 사용됩니다. 캔티리버 된 철강 트리스는 해상 플랫폼 및 일부 주택 구조에서도 종종 사용됩니다.모든 종류의 타워는 칸티레버 구조에 속합니다..

연결 방법:
강철 트레이스는 용접, 일반 볼트, 고강성 볼트 또는 리베트 될 수 있습니다. 용접은 가장 널리 사용됩니다. 일반 볼트 연결은 종종 분리 가능한 구조에 사용됩니다.송신탑 및 지원 시스템고강성 볼트 연결은 종종 무거운 철강 트레이스의 현장 연결에 사용됩니다. 큰 동적 부하에 노출 된 무거운 철강 트레이스에는 닛이 사용됩니다.고강도 볼트 연결로 대체.

적용:

트레이스는 철강 구조물, 예를 들어 산업 및 민간 건물, 다리, 크레인 (타워, 빔 또는 붐, 등) 의 지붕 (타워 트레이스, 등) 및 크레인 빔 (즉 크레인 트레이스) 에서 널리 사용됩니다.)해상 석유 생산 플랫폼에서 철강 트리스는 종종 부담 구조물의 주요 구성 요소로 사용됩니다.대공용 건물의 지붕 구조에 널리 사용됩니다.TV, 전력 전송, 드릴링, 크레인 타워 및 마스트 타워와 같은 다양한 유형의 타워는 종종 3 면으로 구성된 우주 철강 트리스를 사용합니다.4면 또는 다면 평면 트레이스.
